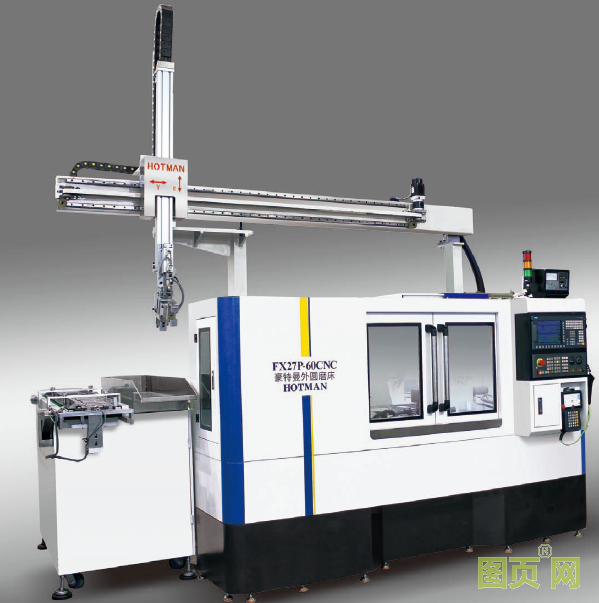

1、 设备型号：FX27P-60CNC
2、 技术规格：
|
项 目 |
单 位 |
机型：FX27P-60CNC |
|
|
加工能力 |
工作台最大旋径 |
mm |
270 |
|
两顶针最长距离 |
mm |
600 |
|
|
最大研磨直径 |
mm |
270 |
|
|
两顶心间最大荷重 |
Kg(b) |
60(顶心工作)/20（只有工作头） |
|
|
砂轮尺寸（直径×宽度×孔径） |
mm |
405×38(32-50)×127 |
|
|
砂轮转速 |
rpm |
1650 |
|
|
砂轮最大线速度 |
m/s |
35(高速砂轮可达65) |
|
|
|
砂轮修整 |
mm |
自动型 |
|
砂轮头 |
进给角度 |
Deg |
90 |
|
进给行程 |
mm |
220 |
|
|
X轴进给速度 |
m/min |
6 |
|
|
X轴最小进给量 |
mm |
0.001 |
|
|
头架 |
主轴转速 |
rpm |
50-500 |
|
主轴形式 |
|
同动或定心 |
|
|
顶针规格 |
|
MT-5 |
|
|
尾座 |
自动伸缩距离 |
mm |
40 |
|
顶针规格 |
|
MT-4 |
|
|
工作台 |
Z轴快速移动速度 |
m/min |
8 |
|
Z轴最小进给量 |
mm |
0.001 |
|
|
最大移动行程 |
mm |
640 |
|
|
旋转角度 |
Deg |
+7/-3 |
|
|
马达 |
砂轮主轴马达 |
KW |
3.75 |
|
X轴进给马达（伺服） |
KW |
1.5 |
|
|
Z轴进给马达（伺服） |
KW |
1.5 |
|
|
头架主轴马达 |
KW |
0.75 |
|
|
冷却水泵马达 |
KW |
0.75 |
|
|
润滑油马达 |
KW |
0.25*2 |
|
|
尾座油泵马达 |
KW |
0.75 |
|
|
其他 |
机器净重 |
Kg |
3300 |
|
机器毛重 |
Kg |
3500 |
|
|
包装尺寸（长*宽*高） |
mm |
2700*2000*2000 |
|
3、 机床精度：
经过豪特曼外圆磨床研磨(磨削)，须达到如下标准精度要求：(不同材质工件选用不同砂轮)
|
No. |
机型 |
工件 |
真圆度 |
粗糙度 |
|
1. |
FX27P-60CNC |
标准试样件 |
≤0.0015mm |
≤Ra0.2 |
注：粗磨 (一般情况研磨量 0.03~0.05mm)；精磨 (一般情况研磨量0.01~0.015mm)
