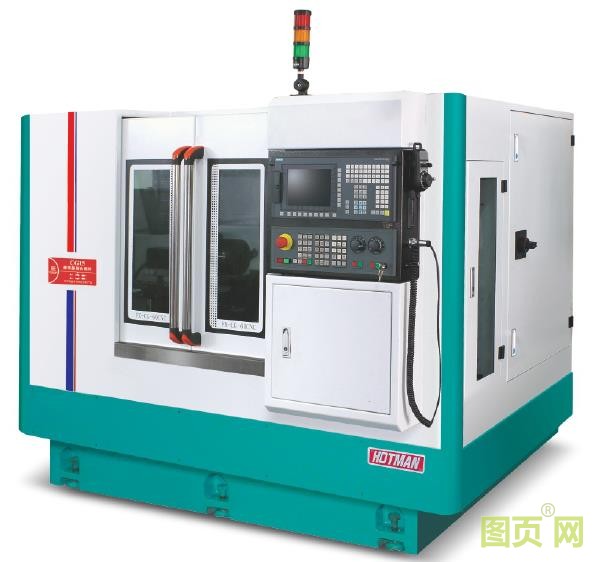

2、 技术规格：
|
项 目 |
单 位 |
机型：CG45 |
|
|
|
磨削最大外徑 |
mm |
Φ400 |
|
|
磨削外徑長度 |
mm |
200 |
|
|
外圓砂輪尺寸 |
mm |
Φ405*32-60*127 |
|
加工能力 |
磨削内径范围 |
mm |
Φ6-200 |
|
磨削內徑深度 |
mm |
200 |
|
|
工件最大长度 |
mm |
260 |
|
|
內孔砂轮主轴转速 |
rpm |
20000/40000(电主轴) |
|
|
砂轮修整 |
mm |
自动型 |
|
|
数控系统 |
套 |
西门子 |
|
|
|
砂轮主轴中心到地面高度 |
mm |
1150 |
|
工作 头架 |
主轴转速 |
rpm |
0-1000 |
|
X轴最快进给速度 |
mm/min |
10000 |
|
|
X轴最小进给单位 |
mm |
0.001 |
|
|
|
工作头旋转角度 |
Deg |
+15~-5手动 |
|
工作台 |
Z轴快速移动速度 |
mm/min |
18000 |
|
Z轴最小进给量 |
mm |
0.001 |
|
|
最大移动行程 |
mm |
250 |
|
|
马达 |
外圆砂轮主轴马达 |
KW |
3.75 |
|
内圆主轴马达 |
KW |
3.0 |
|
|
X轴进给马达（伺服） |
KW |
1.5 |
|
|
Z轴进给马达（伺服） |
KW |
1.5 |
|
|
头架主轴马达 |
KW |
1.2 |
|
|
冷却水泵马达 |
KW |
0.37 |
|
|
润滑油马达 |
KW |
0.25*2 |
|
|
其他 |
冷却液箱容量 |
L |
200 |
|
机器重量 |
Kg |
6500 |
|
|
设备尺寸（长*宽*高） |
mm |
2300*2200*2000 |
|
3、 机床精度：
（1）机床精度检验表（随机）
（2）经过豪特曼公司复合磨床研磨(磨削)，须达到如下标准精度要求：(不同材质工件选用不同砂轮)
|
No. |
机型 |
工件 |
真圆度 |
粗糙度 |
|
1. |
CG45 |
标准试样件 |
≤0.002mm |
≤Ra0.25 |
注：粗磨 (一般情况研磨量 0.03~0.05mm)；精磨 (一般情况研磨量0.005~0.015mm)
